對剛?cè)胧植僮鰿reo4.0的小伙伴而言，可能還不會繪制外螺紋，那么該怎么辦呢？下面就是小編帶來的Creo4.0繪制外螺紋的教程內容。

打開Creo4.0，定義好工作目錄，打開新建的M8圓柱頭螺釘

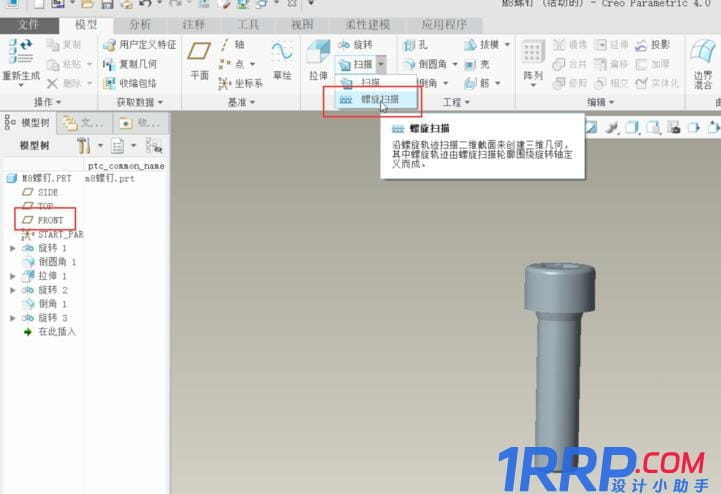

　　在形狀菜單欄選取掃描下拉菜單下的螺旋掃描命令，以FRONT平面為草繪平面

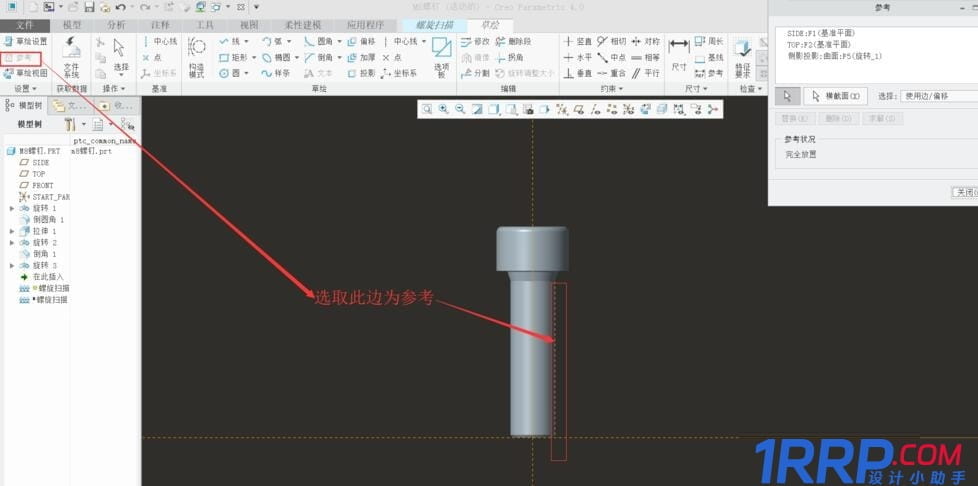

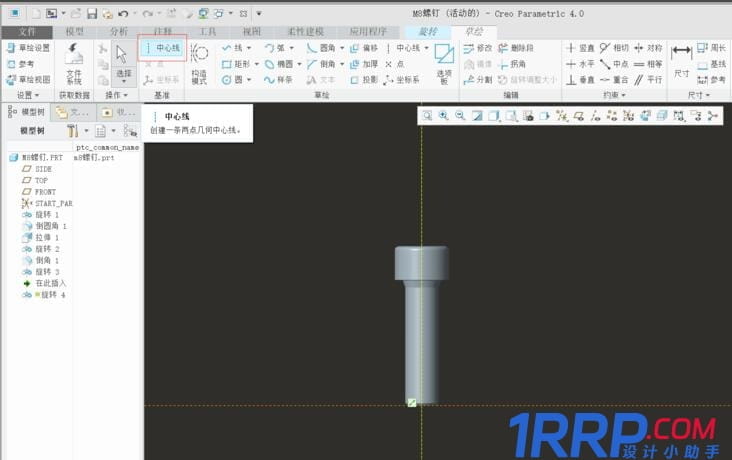

　　選取SIDE基準面為參照，創建一條幾何中心線，以任意一條邊為參照創建輪廓截面

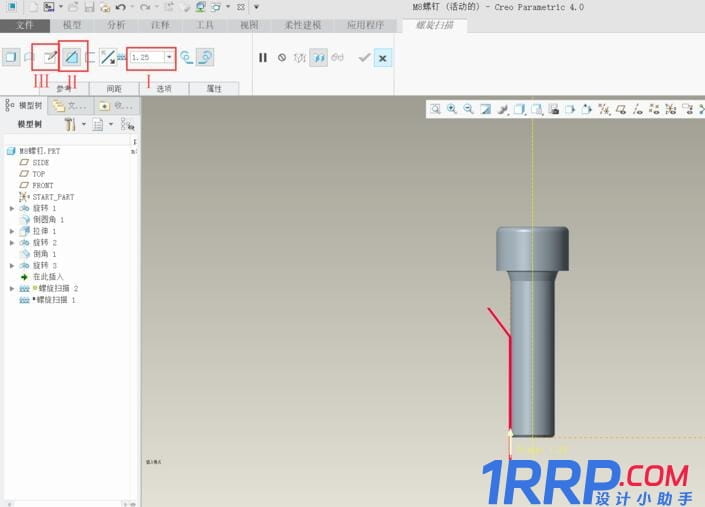

　?、?、定義螺距;Ⅱ、選取移除材料;Ⅲ、點擊創建掃描截面

掃描截面就根據機械手冊的螺紋形式畫就可以

　　大功告成

　　以上這里為各位分享了Creo4.0繪制外螺紋的操作方法。有需要的朋友趕快來看看本篇文章吧。
