PROE三維圖怎么轉化為CAD二維工程圖?用PROE繪制出來的三維圖很好懂，但是繪制二維圖就比較難了，怎么才能把PROE三維圖轉化為cad的二維圖呢？下面分享詳細的教程，需要的朋友可以參考下

首先三維圖比較二維圖的優點在于直觀易懂，二維圖較為抽象，較三維圖來說理解難度較高，尤其對于沒有或者圖紙繪制知識相對較少的人員來說更是難上加難。現在主要介紹兩款常用制圖軟件PROE 與 CAD，PREO屬于三維制圖軟件，個人覺得三維這部分做的很好，但二維（工程圖）相對薄弱，而CAD恰恰相反，如何去取長補短，把兩者結合起來就是關鍵了！下面以法蘭為例！

首先我們用PROE繪制一個法蘭

然后新建一個繪圖，標準大小根據零件的設計尺寸來定出

這樣，我們就進入了PROE的工程圖繪制界面，繼續！

單擊這個紅色的按鍵，然后點擊想要放置圖形的位置。

下邊是重點：設置擺放方向及剖面！點擊LEFT后點應用，再點擊類別中的剖面，點擊完成。

在上邊的界面名稱處 隨便輸入一個名字 我以A為例,然后在右側點勾

點擊顯示，然后選擇全部展開，點左側RIGHT為所選平面，然后右側界面A處會出現一個綠色的小對號，則證明選擇正確，如果選擇平面錯誤，則會出現紅色的X。（以前經常會有同事問我為什么總是選擇錯誤，選擇不到正確的平面，這里有一個小技巧，PREO默認有三個平面，即為FRONT RIGHT TOP，當繪圖區出現兩個時，選擇那個沒出現的即可），然后單擊確定！

在圖形界面選擇視圖顯示，顯示線型選擇無隱藏現，相切邊顯示樣式選擇無，點擊應用。如圖所示

在比例中選擇制定比例，更改數字讓圖形大小變的事宜，點擊關閉。

在圖形上按住右鍵，去掉鎖定圖形移動的勾選，在左鍵按住圖形 就可以隨意移動了，同樣方法添加其他視圖

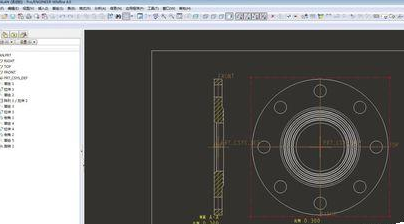

完成后如圖所示，下面進行保存，方法是：文件--保存副本--類型中選擇DWG文件-DWG版本選擇2004（建議選擇低級版本，否則選擇高級CAD版本，有可能導致使用這用低級版本打不開文件）

用CAD打開剛才保存的文件，然后進行部分修改和標注，即可進行。有時針對復雜的零部件，為了加工人員能夠快速的理解，還可以在上邊增加一個三維圖。
